【Android】TextView中不同大小字体如何上下垂直居中?

2022-12-02 11:27:24 michael007js 703
  • 前言

    在客户端开发中,我们往往需要对一个TextView的文字的部分内容进行特殊化处理,比如加粗、改变颜色、加链接、下划线等。iOS为我们提供了AttributedString,而Android则提供了SpannableString

    在Android的android.text.style包下为我们提供了各种各样的span(可以参考这篇文章),例如:

    问题

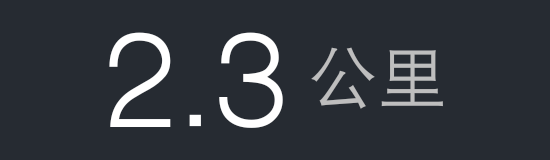

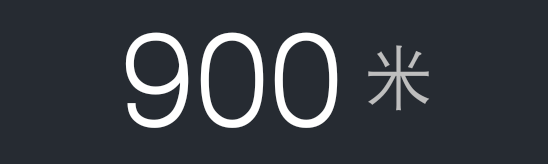

    网上已经有着很多使用这些span的教程了,所以没必要在这里继续探讨这些基础使用了。但是,如果使用了AbsoluteSizeSpan(int size) 在同一个TextView中定义了不同字体大小,就会默认显示成底部对齐的方式:


    说到这里,第一反应肯定是tv.setGravity(Gravity.CENTER_VERTICAL),但是很不幸,怎么试都不凑效。那么到底有没有办法使用Span让不同字体大小的垂直居中呢?

    答案是:当然可以,得用ReplacementSpan

    分析

    为何是ReplacementSpan?

    它是系统提供给我们的一个抽象类。通过名字我们可以知道其实用于是用于替换。指示我们可以把文本的某一部分替换成我们想要的内容。这也许是我们想要的。

    Relpacement的定义很简单:

    public abstract class ReplacementSpan extends MetricAffectingSpan {

       public abstract int getSize(Paint paint, CharSequence text, int start, int end, Paint.FontMetricsInt fm);
       public abstract void draw(Canvas canvas, CharSequence text, int start, int end, float x, int top, int y, int bottom, Paint paint);

       public void updateMeasureState(TextPaint p) { }

       public void updateDrawState(TextPaint ds) { }
    }

    我们在继承它的时候,需要实现两个方法getSize()draw()。通过方法名,我们也许能够知道其作用:getSize()用于确定span的大小(实际上只是一个宽度),draw()用于绘制我们想要的内容。

    但是问题来了,这些方法的传参是什么?为何getSize()只返回了一个int值?

    了解了这两个问题,就基本弄懂了自定义span。来回答这两个问题前,我们首先要明确的一件事情是:span是用于SpannableString中,并且最终被用于TextView中。所以在定义span时,我们的大小、绘制内容都应该依赖于使用时的环境。我们假设自定义span使用的环境为A,那么A将包换一些信息,例如:baselinePaintFontMetricsInt等信息。

    那我们现在来看看getSize()方法。getSize()的返回值是int,其实这个值指的是自定义span的宽度,那它的高度呢?其实高度是已知的,那就是外界环境A带来的字的高度。但我某些情况我们希望改变span的高度,我们该怎么做呢? 如果对Android上字体绘制有一定了解的同学会知道,一个字的高度取决于绘制这个子的Paint.FontMetricsInt

    什么是 Paint.FontMetrics

    它表示绘制字体时的度量标准。google的官方api文档对它的字段说明如下:

    TypeFields
    public floatascent - The recommended distance above the baseline for singled spaced text.
    public floatbottom - The maximum distance below the baseline for the lowest glyph in the font at a given text size.
    public floatdescent - The recommended distance below the baseline for singled spaced text.
    public floatleading - The recommended additional space to add between lines of text.
    public floattop - The maximum distance above the baseline for the tallest glyph in the font at a given text size.

    其中:

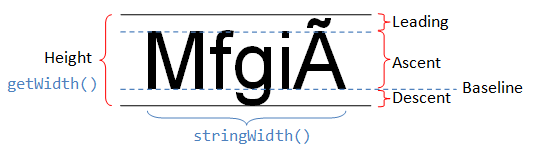

    如上图,中间那条线(Baseline)就是基线,基线到上面那条线的距离就是ascent,基线到下面那条线的距离就是descent

    回到我们的主题, 我们发现getSize()方法的参数中有Paint.FontMetricsInt,那我们是否就可以通过改变传入的Paint.FontMetricsInt的asentdesent来达到改变高度的目的呢?答案是可行的。

    解决方法

    按照上面的分析,我们继承ReplacementSpan 自定义一个Span

    /**
    * 使TextView中不同大小字体垂直居中
    */
    public class CustomVerticalCenterSpan extends ReplacementSpan {
       private int fontSizeSp;    //字体大小sp

       public CustomVerticalCenterSpan(int fontSizeSp){
           this.fontSizeSp = fontSizeSp;
     }

       @Override
       public int getSize(Paint paint, CharSequence text, int start, int end, Paint.FontMetricsInt fm) {
           text = text.subSequence(start, end);
           Paint p = getCustomTextPaint(paint);
           return (int) p.measureText(text.toString());
     }

       @Override
       public void draw(Canvas canvas, CharSequence text, int start, int end, float x, int top, int y, int bottom, Paint paint) {
           text = text.subSequence(start, end);
           Paint p = getCustomTextPaint(paint);
           Paint.FontMetricsInt fm = p.getFontMetricsInt();
           canvas.drawText(text.toString(), x, y - ((y + fm.descent + y + fm.ascent) / 2 - (bottom + top) / 2), p);    //此处重新计算y坐标,使字体居中
     }

       private TextPaint getCustomTextPaint(Paint srcPaint) {
           TextPaint paint = new TextPaint(srcPaint);
           paint.setTextSize(ViewUtils.getSpPixel(mContext, fontSizeSp));   //设定字体大小, sp转换为px
           return paint;
     }
    }

    解释下形参:

    所以就有:

    (y + fm.descent + y + fm.ascent) / 2 也就是字体中间线的纵坐标

    ((y + fm.descent + y + fm.ascent) / 2 - (bottom + top) / 2) 就是字体需要向上调整的距离

    使用方式

    SpannableString ss = new SpannableString(disStr + unitString);

    ss.setSpan(new AbsoluteSizeSpan(40, true), 0, disStr.length(), Spannable.SPAN_EXCLUSIVE_INCLUSIVE);
    //垂直居中显示文字
    ss.setSpan(new CustomVerticalCenterSpan(23), disStr.length(), ss.length(), Spannable.SPAN_EXCLUSIVE_INCLUSIVE);12345

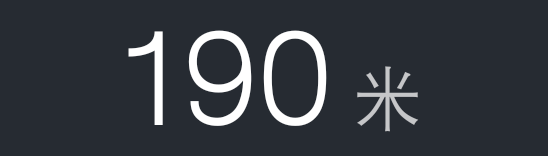

    看看效果:



    • y + fm.descent:得到字体的descent线坐标; y + fm.ascent:得到字体的ascent线坐标;

    • x:要绘制的image的左边框到textview左边框的距离。

    • y:要替换的文字的基线(Baseline)的纵坐标。

    • top:替换行的最顶部位置。

    • bottom:替换行的最底部位置。注意,textview中两行之间的行间距是属于上一行的,所以这里bottom是指行间隔的底部位置。

    • paint:画笔,包含了要绘制字体的度量信息。

    • ascent : 字体最上端到基线的距离,为负值。

    • descent:字体最下端到基线的距离,为正值。

    • AbsoluteSizeSpan(int size) —— 设置字体大小,参数是绝对数值,相当于Word中的字体大小

    • RelativeSizeSpan(float proportion) —— 设置字体大小,参数是相对于默认字体大小的倍数,比如默认字体大小是x, 那么设置后的字体大小就是x*proportion,这个用起来比较灵活,proportion>1就是放大(zoom in), proportion<1就是缩小(zoom out)

    • BackgroundColorSpan(int color) —— 背景着色,参数是颜色数值,可以直接使用android.graphics.Color里面定义的常量,或是用Color.rgb(int, int, int)

    • ForegroundColorSpan(int color) —— 前景着色,也就是字的着色,参数与背景着色一致


【参考资料】

  1. How to make RelativeSizeSpan align to top?


  2. How to create vertically aligned superscript and subscript in TextView



  3. Android ImageSpan与TextView中的text居中对齐问题解决(无论TextView设置行距与否)
