拓扑排序 So Easy! 带你从0手撸一个依赖任务加载框架

2022-12-26 15:50:01 michael007js 64

/前言/


我收回标题上的话,从0手撸一个框架一点也不轻松,需要考虑的地方比较多,一些实现和细节值得商榷,对我这种菜鸡也是一个比较大的挑战,有不足的地方欢迎大佬们提供意见,最后标题是某个大佬常用的风格,我看到等于是我的,没错。


/依赖任务加载/


平时我们常常会使用各种第三方框架,如mmkv、glide、leakcanary等优秀的第三方库,大多数第三方库需要初始化后才能使用,因此会出现下面的代码:


private void init() {
 mmkv.init(context);
 glide.init(context);
 leakcanary.init(context);
 ......
}


如果不想让任务的初始化阻塞主线程太久,我们可以考虑通过异步的方式加载任务,直到最后一个必要任务加载完毕,开始进行对应的操作。

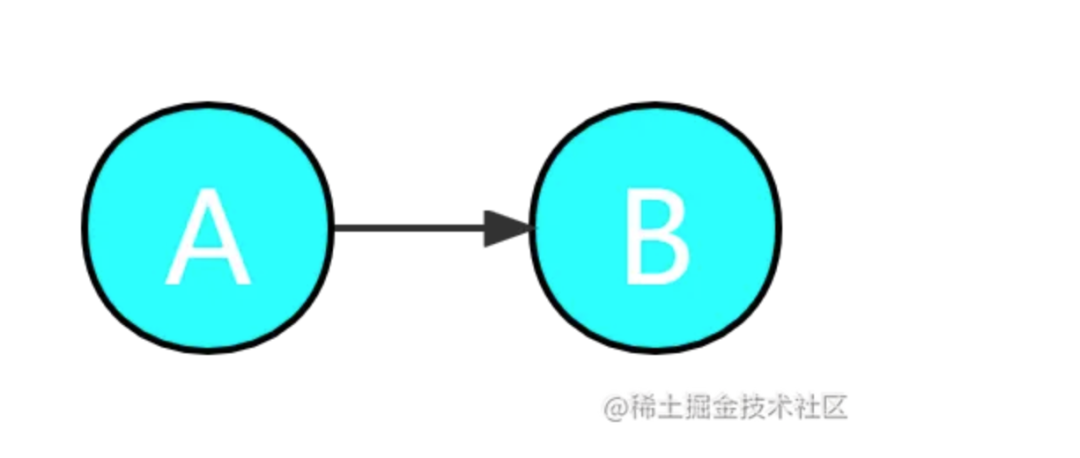

如果部分任务是依赖关系,如下图任务A依赖任务B,单纯异步的方式的方式显然不能满足述求。




我们通常会想到的解决办法有三类:


  • 将任务B写进任务A的末尾

  • 监听任务A加载成功的回调函数执行任务B

  • 通过volatile关键字卡住加载流程


这样确实能够解决依赖任务的加载问题,但如果任务的数量和依赖关系更复杂呢?

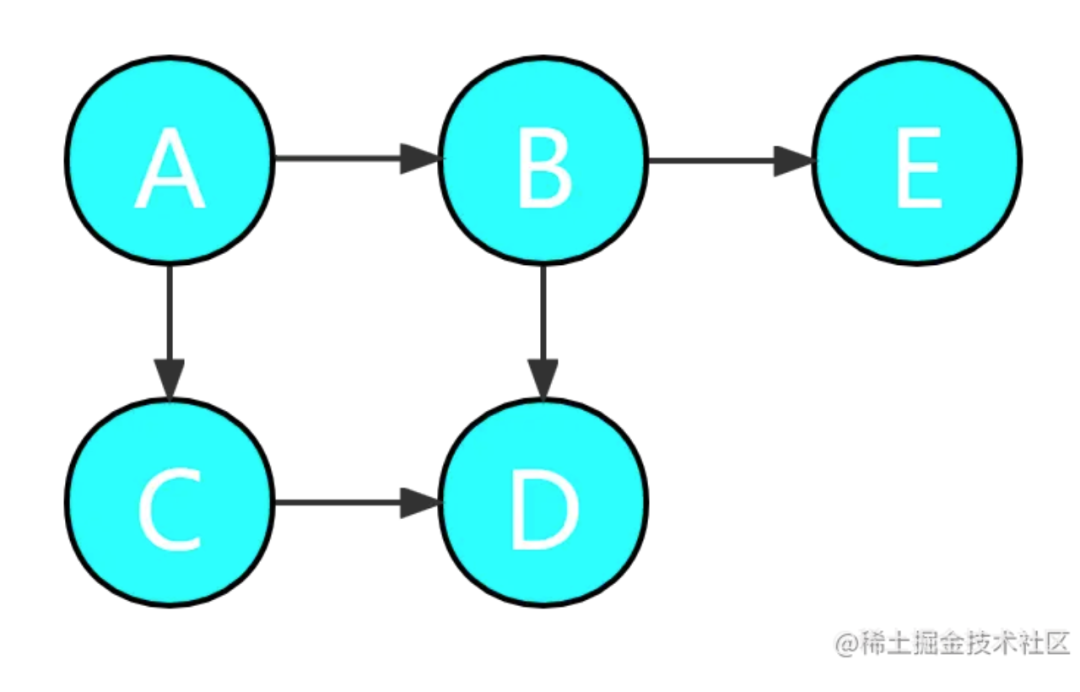

那如果是这样,你要怎么去处理?


显然是有一种更通用的方法来解决这种场景,也就是下面会讲到的有向无环图。


/有向无环图的拓扑排序/


上面的依赖关系可以看成一种有向无环图(Directed Acyclic Graph, DAG),有向可以理解,表现的是任务的依赖关系,而无环是必要的,因为如果任务A和任务B相互依赖,都需要等待对方的结束来开始,经典死锁套娃。


我们可以通过拓扑排序将最后的线性执行关系呈现出来,什么是拓扑排序?


将上面复杂依赖任务简单的分析一下,任务A前方没有依赖,因此我们可以将任务A的度记为0,任务B、C、E前方各有一个依赖关系,我们把度记为1,剩下的任务D前方由于有两个依赖关系,我们将度计为2;用一个任务队列储存度为0的任务,每当入列任务加载完毕,它对应依赖任务的度-1,新的度为0的任务进队列。


  • A入队列,A任务完成后,依赖A任务的任务B、C度-1。

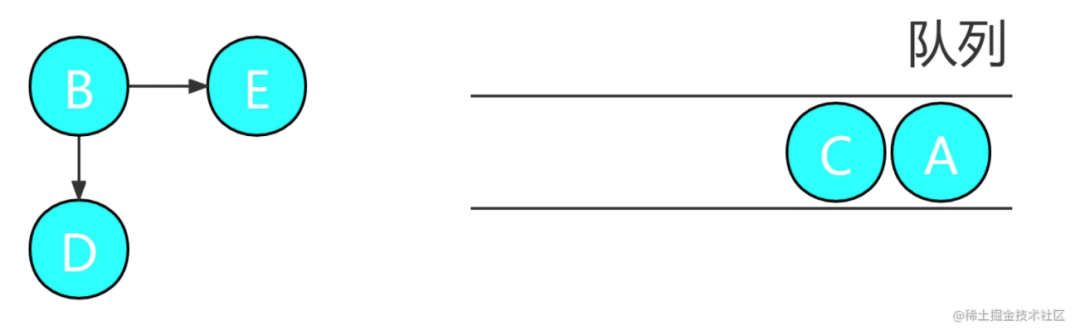

  • 这时任务B、C度都为0,都可以入队列,没有既定的顺序,我们选择入任务C,待C任务完成后,依赖C任务的D任务的度-1。

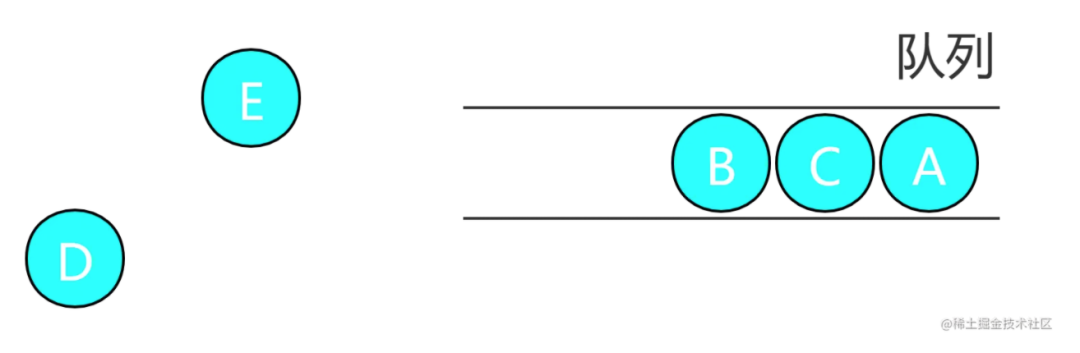

  • 接着是任务B进去,B任务完成后,任务D、E的度-1。




  • 最后是任务D、E其中的一个进去,随意选择,我们选择任务D。




  • 最后一个任务E。




不考虑各个任务之间的耗时情况,依赖任务关系被拓扑排序成A->C->B->D->E,是不是发现依赖关系被解开了,排成了线性关系,这种将有向无环图拓扑成线性关系的方式被称为拓扑排序,拓扑结果根据所使用算法的不同而有所差异,这也是后面实现依赖任务加载框架的中心思想。


/手撸依赖任务加载框架/


定义IDAGTask类


上面提到依赖任务的加载可以通过有向无环图的拓扑排序解决,我们开始用代码实现,先定义一个IDAGTask类:


public class IDAGTask{
}


可能大家会疑问,为什么不用接口或者抽象类的思想去做这个基础类,后面解答这个疑惑。


特殊的任务会存在加载线程限制,比如只能在主线程对这个任务进行加载,因此我们需要考虑这个任务是否可以同步。异步任务显然需要使用到线程池,定义IDAGTask类实现Runnable接口,方便后续丢进线程池。


除此之外,之前讲到拓扑排序中任务有个度的概念,其实就是依赖关系的数量,在并发环境下为了保证依赖关系数量的线程可见性,这里我们使用AtomicInteger变量,通过CAS锁来保证依赖数量的实时正确性,因此IDAGTask类变成了这样:


public class IDAGTask implements Runnable {

 private final boolean mIsSyn;
 private final AtomicInteger mAtomicInteger;

 boolean getIsAsync() {
     return mIsSyn;
 }

 void addRely() {
     mAtomicInteger.incrementAndGet();
 }

 void deleteRely() {
     mAtomicInteger.decrementAndGet();
 }

 int getRely() {
     return mAtomicInteger.get();
 }

 @Override
 public void run() {
 }

}


回到之前为什么不用接口或者抽象类的方式来实现这个基础类,一方面为了后续将任务丢进线程池,IDAGTask实现了Runnable接口,接口的方式显然pass,另一方面抽象类的方式涉及到了另一个问题:


  • 抽象run方法,可以将IDAGTask任务的监听封装进去,比如startTask、completeDAGTask,如果我们继承IDATask,只需要将初始化部分单纯写进run方法就好了,非常优雅,但是有一种case,如果这个任务的初始化是用多线程实现的,我们调用完Task.init(),马上执行completeDAGTask的监听其实是不对的

  • 基于上面的case,我选择了一种不优雅的实现方式,将startTask的监听写在run方法的开头,completeDAGTask的监听需要调用者自己添加,任务初始化是单线程实现写在run方法的末尾即可,任务初始化采用多线程实现,需要将completeDAGTask监听写进加载成功回调

  • 综上,run方法写进了startTask的回调,因此抽象失败,那么IDAGTask没有抽象方法,自然也不需要作为一个抽象类


经过一些加工,最后IDATask实现如下:


public class IDAGTask implements Runnable {

 private final boolean mIsSyn;
 private final AtomicInteger mAtomicInteger;
 private IDAGCallBack mDAGCallBack;
 private final Set<IDAGTask> mNextTaskSet;

 public IDAGTask() {
     this("");
 }

 public IDAGTask(boolean isSyn) {
     this("", isSyn);
 }

 public IDAGTask(String alias) {
     this(alias, false);
 }

 public IDAGTask(String alias, boolean IsSyn) {
     mIsSyn = IsSyn;
     mAtomicInteger = new AtomicInteger();
     mDAGCallBack = new DAGCallBack(alias);
     mNextTaskSet = new HashSet<>();
 }

 boolean getIsAsync() {
     return mIsSyn;
 }

 void addRely() {
     mAtomicInteger.incrementAndGet();
 }

 void deleteRely() {
     mAtomicInteger.decrementAndGet();
 }

 int getRely() {
     return mAtomicInteger.get();
 }

 void addNextDAGTask(IDAGTask DAGTask) {
     mNextTaskSet.add(DAGTask);
 }

 public void setDAGCallBack(IDAGCallBack DAGCallBack) {
     this.mDAGCallBack = DAGCallBack;
 }

 public void completeDAGTask() {
     for (IDAGTask DAGTask : mNextTaskSet) {
         DAGTask.deleteRely();
     }
     mDAGCallBack.onCompleteDAGTask();
 }

 @Override
 public void run() {
     mDAGCallBack.onStartDAGTask();
 }

}


定义DAGProject类


IDAGTask的模板就被敲定了,接下来我们需要建立任务之间的关系:


  • Set储存所有的任务,通过addDAGTask添加任务

  • Map<IDAGTask, Set>储存所有的任务与其前置依赖关系,通过addDAGEdge添加任务依赖关系

  • 整体采用建造者模式构建DAGProject类


于是DAGProject实现如下:


public class DAGProject {

 private final Set<IDAGTask> mTaskSet;
 private final Map<IDAGTask, Set<IDAGTask>> mTaskMap;

 public DAGProject(Builder builder) {
     mTaskSet = builder.mTaskSet;
     mTaskMap = builder.mTaskMap;
 }

 Set<IDAGTask> getDAGTaskSet() {
     return mTaskSet;
 }

 Map<IDAGTask, Set<IDAGTask>> getDAGTaskMap() {
     return mTaskMap;
 }

 public static class Builder {

     private final Set<IDAGTask> mTaskSet = new HashSet<>();
     private final Map<IDAGTask, Set<IDAGTask>> mTaskMap = new HashMap<>();

     public Builder addDAGTask(IDAGTask DAGTask) {
         if (this.mTaskSet.contains(DAGTask)) {
             throw new IllegalArgumentException();
         }
         this.mTaskSet.add(DAGTask);
         return this;
     }

     public Builder addDAGEdge(IDAGTask DAGTask, IDAGTask preDAGTask) {
         if (!this.mTaskSet.contains(DAGTask) || !this.mTaskSet.contains(preDAGTask)) {
             throw new IllegalArgumentException();
         }
         Set<IDAGTask> preDAGTaskSet = this.mTaskMap.get(DAGTask);
         if (preDAGTaskSet == null) {
             preDAGTaskSet = new HashSet<>();
             this.mTaskMap.put(DAGTask, preDAGTaskSet);
         }
         if (preDAGTaskSet.contains(preDAGTask)) {
             throw new IllegalArgumentException();
         }
         DAGTask.addRely();
         preDAGTaskSet.add(preDAGTask);
         preDAGTask.addNextDAGTask(DAGTask);
         return this;
     }

     public DAGProject builder() {
         return new DAGProject(this);
     }

 }

}


使用时,我们需要创建对应的IDAGTask,通过addDAGTask、addDAGEdge方法构建出对应有向无环图:


ATask a = new ATask();
BTask b = new BTask();
CTask c = new CTask();
DTask d = new DTask();
ETask e = new ETask();
DAGProject dagProject = new DAGProject.Builder()
 .addDAGTask(a)
 .addDAGTask(b)
 .addDAGTask(c)
 .addDAGTask(e)
 .addDAGTask(d)
 .addDAGEdge(b, a)
 .addDAGEdge(c, a)
 .addDAGEdge(d, b)
 .addDAGEdge(d, c)
 .addDAGEdge(e, b)
 .builder();


表达任务依赖关系的DAGProject对象就通过建造者模式构建成功了。


依赖任务加载的调度


当多个任务构建成有向无环图的DAGProject后,我们先不着急丢进线程池,执行对应逻辑前先检测是否有环,这样我们可以在任务加载前抛出相互依赖的错误,大可不必等到执行至有环那一步才抛出。虽然有环可以靠输入者去保障,但是在一些小细节方面,我们要求输入者保证过于苛刻也过于差体验。


  • 将度为0的任务储存在tempTaskQueue

  • while循环将任务取出,存在依赖关系则对应的任务度-1,如果度为0,添加到resultTaskQueue

  • 判断最后的resultTaskQueue与之前储存任务的set个数是否相等,false则有环抛出异常


public class DAGScheduler {
 private void checkCircle(Set<IDAGTask> TaskSet, Map<IDAGTask, Set<IDAGTask>> TaskMap) {
     LinkedList<IDAGTask> resultTaskQueue = new LinkedList<>();
     LinkedList<IDAGTask> tempTaskQueue = new LinkedList<>();
     for (IDAGTask DAGTask : tempTaskSet) {
         if (tempTaskMap.get(DAGTask) == null) {
             tempTaskQueue.add(DAGTask);
         }
     }
     while (!tempTaskQueue.isEmpty()) {
         IDAGTask tempDAGTask = tempTaskQueue.pop();
         resultTaskQueue.add(tempDAGTask);
         for (IDAGTask DAGTask : tempTaskMap.keySet()) {
             Set<IDAGTask> tempDAGSet = tempTaskMap.get(DAGTask);
             if (tempDAGSet != null && tempDAGSet.contains(tempDAGTask)) {
                 tempDAGSet.remove(tempDAGTask);
                 if (tempDAGSet.size() == 0) {
                     tempTaskQueue.add(DAGTask);
                 }
             }
         }
     }
     if (resultTaskQueue.size() != tempTaskSet.size()) {
         throw new IllegalArgumentException("相互依赖,玩屁啊,我不跑了!");
     }
 }
}


检测完环后,开始调度这些依赖任务,将度为0的任务加入阻塞队列,通过newSingleThreadExecutor开启一个线程不断去阻塞队列拿任务。


  • 判断拿出的任务属于主线程执行还是异步执行,主线程执行通过handler.post发送出去,异步执行通过线程池execute

  • 所有任务执行完毕,关闭线程池,结束遍历

  • 不断将度为0的任务加入阻塞队列


public class DAGScheduler {
 private void loop() {
     for (IDAGTask DAGTask : mTaskSet) {
         if (DAGTask.getRely() == 0) {
             mTaskBlockingDeque.add(DAGTask);
         }
     }
     ExecutorService singleThreadExecutor = Executors.newSingleThreadExecutor();
     singleThreadExecutor.execute(() -> {
         for (; ; ) {
             try {
                 while (!mTaskBlockingDeque.isEmpty()) {
                     IDAGTask executedDAGTsk = (IDAGTask) mTaskBlockingDeque.take();
                     if (executedDAGTsk.getIsAsync()) {
                         Handler handler = new Handler(getMainLooper());
                         handler.post(executedDAGTsk);
                     } else {
                         mTaskThreadPool.execute(executedDAGTsk);
                     }
                     mTaskSet.remove(executedDAGTsk);
                 }
                 if (mTaskSet.isEmpty()) {
                     singleThreadExecutor.shutdown();
                     mTaskThreadPool.shutdown();
                     return;
                 }
                 Iterator<IDAGTask> iterator = mTaskSet.iterator();
                 while (iterator.hasNext()) {
                     IDAGTask DAGTask = iterator.next();
                     if (DAGTask.getRely() == 0) {
                         mTaskBlockingDeque.put(DAGTask);
                         iterator.remove();
                     }
                 }
             } catch (InterruptedException e) {
                 e.printStackTrace();
             }
         }
     });
 }
}


至此依赖任务的调度器搭建完毕,配合之前构建好的DAGProject,使用方法如下:


DAGScheduler dagScheduler = new DAGScheduler();dagScheduler.start(dagProject);


/使用方式/


第一步,对应build.gradle配置远程依赖,已经发布到maven central,不用担心jcenter弃用。


implementation 'work.lingling.dagtask:dagtsk:1.0.0'


第二步,继承IDAGTask类,在run方法中实现对应的初始化逻辑。


public class ATask extends IDAGTask {

 public ATask(String alias) {
     super(alias);
 }

 @Override
 public void run() {
     super.run();
     try {
         // 模拟随机时间
         Random random = new Random();
         Thread.sleep(random.nextInt(1000));
     } catch (InterruptedException e) {
         e.printStackTrace();
     }
     // 第三方框架内部使用同步加载
     // completeDAGTask方法写在run方法末尾即可
     completeDAGTask();
 }

 // 第三方框架内部使用异步加载
 // completeDAGTask方法需要写进成功回调
 /*onLibrarySuccess(){
     completeDAGTask();
 }*/

}


tips:加载任务内部未开线程,completeDAGTask方法写在run方法的末尾,感知初始化结束;加载任务内部使用多线程,需要将completeDAGTask方法写进加载成功回调。


第三步,根据任务的依赖关系构建DAGProject并执行。

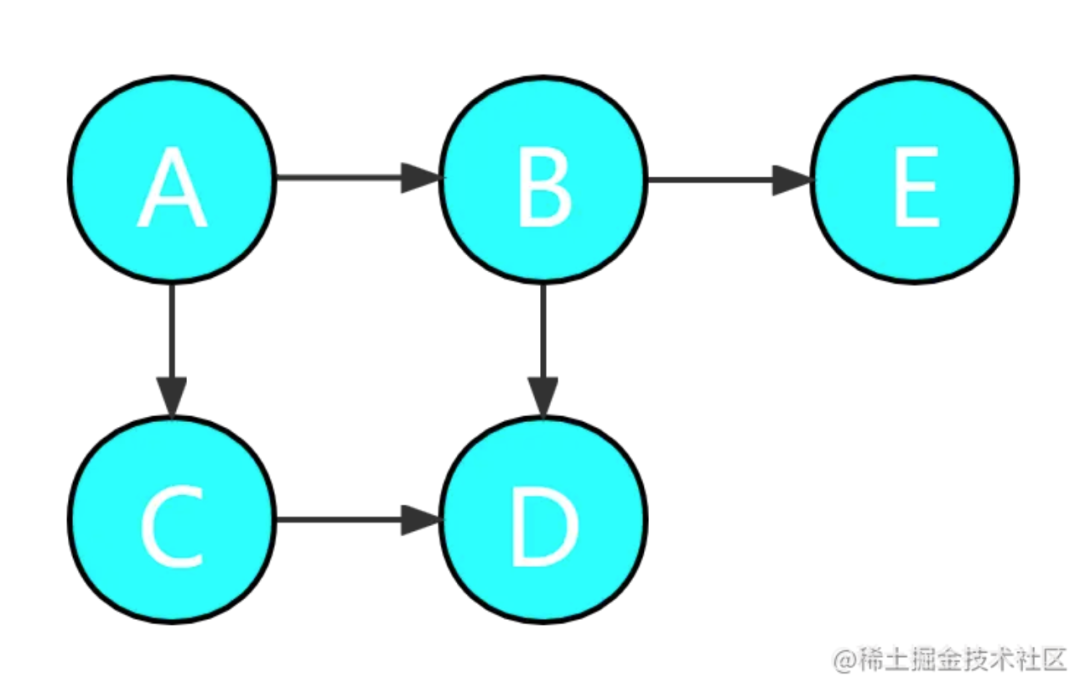

回首一开始出现的复杂依赖关系:




我们模拟对应的任务,任务A、B、C、D、E,构建DAGProject如下:


ATask a = new ATask("ATask");
BTask b = new BTask("BTask");
CTask c = new CTask("CTask");
DTask d = new DTask("DTask");
ETask e = new ETask("ETask");
DAGProject dagProject = new DAGProject.Builder()
 .addDAGTask(b)
 .addDAGTask(c)
 .addDAGTask(a)
 .addDAGTask(d)
 .addDAGTask(e)
 .addDAGEdge(b, a)
 .addDAGEdge(c, a)
 .addDAGEdge(d, b)
 .addDAGEdge(d, c)
 .addDAGEdge(e, b)
 .builder();
DAGScheduler dagScheduler = new DAGScheduler();
dagScheduler.start(dagProject);

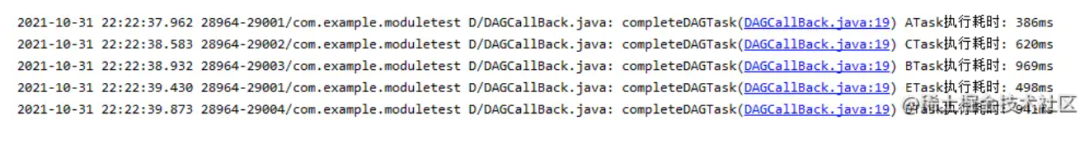

依赖任务执行结果如下:




可以看到依赖任务被拆开成A、C、B、E、D的顺序进行执行。


/结语/


行文至此,总算凑到了结尾,1202年了,居然还有人在用java写客户端。


框架实现整体很简单,但还是踩了很多坑,大到框架整体应该如何实现,小到设计模式应该如何使用、对外应该暴露什么方法、maven central如何上传等等各种细节问题,综上,这是一篇很青涩的文章。中途参考了很多大佬的文章思路和美好意见,但还是很不足,欢迎大佬们下场one one指导。


最后贴一下github链接:

https://github.com/LING-0001/DAGTask
