生成面积图的步骤
要在 JavaFX 中生成面积图，请按照以下步骤操作。
第 1 步：创建一个类
创建一个Java类并继承 Application 包的类别 javafx.application 并实施 start()
这个类的方法如下。
public class ClassName extends Application {
@Override
public void start(Stage primaryStage) throws Exception {
}
}
步骤 2：定义轴
定义面积图的 X 和 Y 轴并为其设置标签。在我们的示例中，X 轴表示一周中的天数，y 轴表示消耗的水果单位。
//Defining the X axis
CategoryAxis xAxis = new CategoryAxis();
//Defining the y Axis
NumberAxis yAxis = new NumberAxis(0, 15, 2.5);
yAxis.setLabel("Fruit units");
第 3 步：创建面积图
通过实例化名为的类来创建折线图 AreaChart 包裹的 javafx.scene.chart. 向该类的构造函数传递上一步创建的表示 X
轴和 Y 轴的对象。
//Creating the Area chart
AreaChart<String, Number> areaChart = new AreaChart(xAxis, yAxis);
areaChart.setTitle("Average fruit consumption during one week");
第 4 步：准备数据
实例化 XYChart.Series班级。然后将数据（一系列 x 和 y
坐标）添加到此类的 Observable 列表中，如下所示 -
//Prepare XYChart.Series objects by setting data
XYChart.Series series1 = new XYChart.Series();
series1.setName("John");
series1.getData().add(new XYChart.Data("Monday", 3));
series1.getData().add(new XYChart.Data("Tuesday", 4));
series1.getData().add(new XYChart.Data("Wednesday", 3));
series1.getData().add(new XYChart.Data("Thursday", 5));
series1.getData().add(new XYChart.Data("Friday", 4));
series1.getData().add(new XYChart.Data("Saturday", 10));
series1.getData().add(new XYChart.Data("Sunday", 12));
XYChart.Series series2 = new XYChart.Series();
series2.setName("Jane");
series2.getData().add(new XYChart.Data("Monday", 1));
series2.getData().add(new XYChart.Data("Tuesday", 3));
series2.getData().add(new XYChart.Data("Wednesday", 4));
series2.getData().add(new XYChart.Data("Thursday", 3));
series2.getData().add(new XYChart.Data("Friday", 3));
series2.getData().add(new XYChart.Data("Saturday", 5));
series2.getData().add(new XYChart.Data("Sunday", 4));
步骤 5：将数据添加到面积图中
将上一步中准备的数据系列添加到面积图中，如下所示 -
//Setting the XYChart.Series objects to area chart
areaChart.getData().addAll(series1,series2);
步骤 6：创建组对象
在里面 start() 方法，通过实例化名为的类创建一个组对象 Group，属于包 javafx.scene.
将在上一步中创建的 AreaChart（节点）对象作为参数传递给 Group
类的构造函数。这样做是为了将其添加到组中，如下所示 -
Group root = new Group(areaChart);
步骤 7：创建场景对象
通过实例化名为的类来创建场景 Scene，属于包 javafx.scene. 向这个类传递 Group 对象 (root) 在上一步中创建。
除了根对象，你还可以传递两个表示屏幕高度和宽度的双参数，以及 Group 类的对象，如下所示。
Scene scene = new Scene(group ,600, 300);
第八步：设置舞台标题
您可以使用 setTitle() 的方法 Stage班级。这primaryStage
是一个Stage对象，作为参数传递给场景类的start方法。
使用 primaryStage 对象，将场景的标题设置为 Sample Application 如下。
primaryStage.setTitle("Sample Application");
第 9 步：将场景添加到舞台
您可以使用方法将 Scene 对象添加到舞台 setScene() 类名为 Stage. 使用以下方法添加在前面步骤中准备的 Scene 对象。
primaryStage.setScene(scene);
第 10 步：显示舞台内容
使用名为的方法显示场景的内容 show() 的 Stage 类如下。
第 11 步：启动应用程序
通过调用静态方法启动 JavaFX 应用程序 launch() 的 Application 类从主要方法如下。
public static void main(String args[]){
launch(args);
}
例子
下表描述了 John 和 Jane 在一周内消耗的水果数量。
| 一周中的天 |
约翰吃的水果 |
珍吃的水果 |
| 周一 |
3 |
1 |
| 周二 |
4 |
3 |
| 周三 |
3 |
4 |
| 周四 |
5 |
3 |
| 星期五 |
4 |
3 |
| 周六 |
10 |
5 |
| 星期日 |
12 |
4 |
以下是生成面积图的 Java 程序，使用 JavaFX 描述上述数据。
将此代码保存在名称为的文件中 AreaChartExample.java.
import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.chart.AreaChart;
import javafx.scene.chart.CategoryAxis;
import javafx.stage.Stage;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.XYChart;
public class AreaChartExample extends Application {
@Override
public void start(Stage stage) {
//Defining the X axis
CategoryAxis xAxis = new CategoryAxis();
//defining the y Axis
NumberAxis yAxis = new NumberAxis(0, 15, 2.5);
yAxis.setLabel("Fruit units");
//Creating the Area chart
AreaChart<String, Number> areaChart = new AreaChart(xAxis, yAxis);
areaChart.setTitle("Average fruit consumption during one week");
//Prepare XYChart.Series objects by setting data
XYChart.Series series1 = new XYChart.Series();
series1.setName("John");
series1.getData().add(new XYChart.Data("Monday", 3));
series1.getData().add(new XYChart.Data("Tuesday", 4));
series1.getData().add(new XYChart.Data("Wednesday", 3));
series1.getData().add(new XYChart.Data("Thursday", 5));
series1.getData().add(new XYChart.Data("Friday", 4));
series1.getData().add(new XYChart.Data("Saturday", 10));
series1.getData().add(new XYChart.Data("Sunday", 12));
XYChart.Series series2 = new XYChart.Series();
series2.setName("Jane");
series2.getData().add(new XYChart.Data("Monday", 1));
series2.getData().add(new XYChart.Data("Tuesday", 3));
series2.getData().add(new XYChart.Data("Wednesday", 4));
series2.getData().add(new XYChart.Data("Thursday", 3));
series2.getData().add(new XYChart.Data("Friday", 3));
series2.getData().add(new XYChart.Data("Saturday", 5));
series2.getData().add(new XYChart.Data("Sunday", 4));
//Setting the XYChart.Series objects to area chart
areaChart.getData().addAll(series1,series2);
//Creating a Group object
Group root = new Group(areaChart);
//Creating a scene object
Scene scene = new Scene(root, 600, 400);
//Setting title to the Stage
stage.setTitle("Area Chart");
//Adding scene to the stage
stage.setScene(scene);
//Displaying the contents of the stage
stage.show();
}
public static void main(String args[]){
launch(args)
}
}
使用以下命令从命令提示符编译并执行保存的 java 文件。
javac AreaChartExample.java
java AreaChartExample

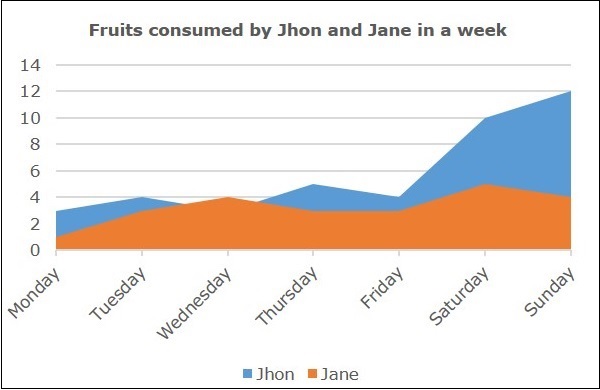

执行时，上述程序会生成一个 JavaFX 窗口，显示如下所示的面积图。
在 JavaFX 中，面积图由名为的类表示 AreaChart. 这个类属于包javafx.scene.chart. 通过实例化此类，您可以在 JavaFX 中创建一个 AreaChart 节点。
